1

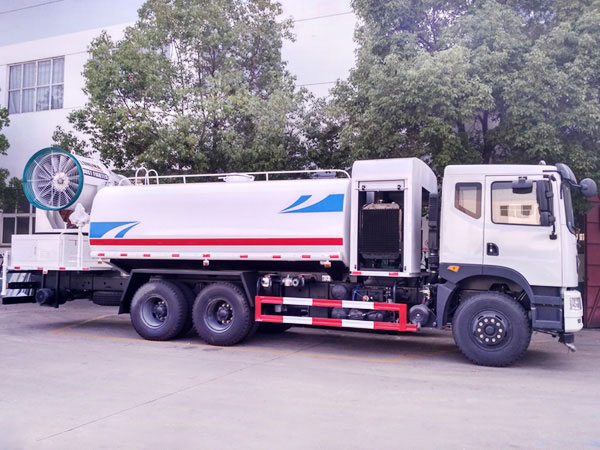

采用橢圓罐體，容積15-17m3；罐體尺寸（（含封頭長度））。罐體外形設計保證整車協調。

2

封頭采用5mm的鋼板，筒體采用4mm厚的鋼板， 鋼板厚度負偏差應符合相應國家標準。

3

罐內設1個防波板，鋼板厚度3mm，防波板與罐體連接應牢固。

4

操作手柄可在室外操作，無線操作可達300米。

5

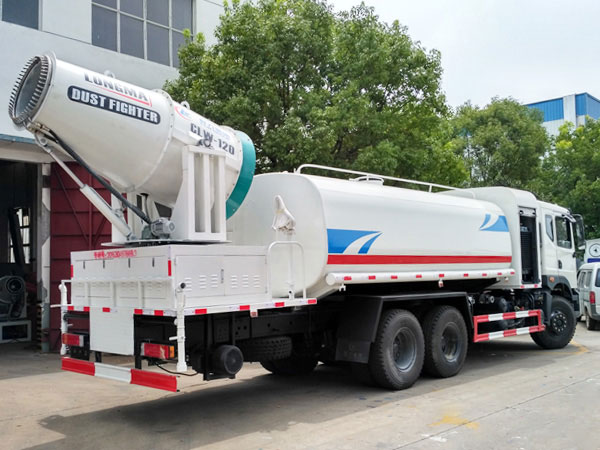

配置CLW-120型噴霧機 柴油發電機組150KW，射程100米.

6

罐體上部裝設二個帶呼吸罐口，直徑為Φ500 mm，便于人員進入罐內清理污垢；罐口加裝密封圈。

7

加裝前噴后灑系統， 管路系統中，主管路采用φ76×4無縫鋼管，灑水管路為2”無縫鋼管，灑水管路閥門采用不銹鋼材料，其它閥門采用鋁合金材料，前噴和后灑均可自動操控。管路所有閥門的質量均要保證。具有可靠耐用、密封性好，操作靈活。泵進口加裝過濾器。

8

后灑：后部左右各安裝一個圓柱噴頭；各個進出水孔及操作部位要有指示說明，保證噴嘴噴出的水為均勻的扇面形。自動控制采用駕駛室內撬板開關控制，并粘貼標識，操作按鈕固定牢固。

9

10米消防水帶配接頭，一支消防噴槍；

泵出口管路上安裝自流閥和消防接口閥（接口密封墊圈應進行加強處理）、精度等級不低于1.6級的壓力表；罐體單側前加裝自流排水口，帶閥門和消防接口，兩側面各增加一個加水管口帶閥門和消防接口，后平臺向上的管路上加裝球閥、接頭（連接消防卷盤用）,罐體兩側做包邊處理，沒有管箱。

10

安裝灑水車音樂喇叭。固定位置合理并牢固可靠。

11

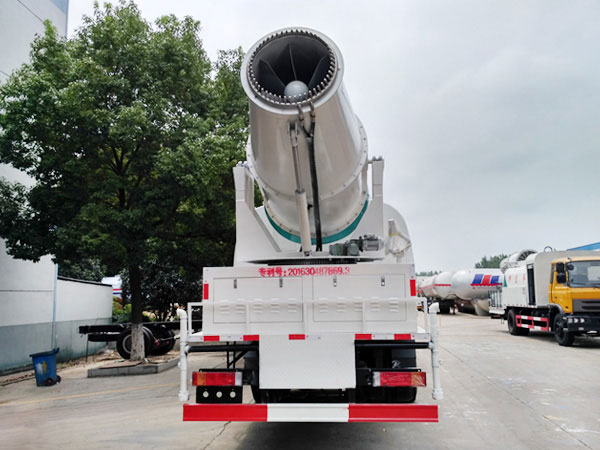

車輛后部加裝操作平臺，平臺上安裝高壓水炮，高壓炮豎管采用U型螺栓固定，防止噴水時產生沖力，罐體后部加裝上下扶梯，罐體頂部圍板形式。保證人員在罐頂作業時的安全。

12

罐體與罐座應加裝襯板，所有焊縫應均勻，外部焊縫均為滿焊，采用斷焊的要保證斷焊長度和間距一致。

13

U型連通密封式水位計安裝于罐體后封頭上合適位置，保證上下連接口密封可靠。液位計固定應牢固。罐體前封頭下部加裝低液位報警裝置。

14

應采用等離子切割或剪板手段下料，不允采用火焰切割下料板料，否則將毛邊打磨光滑。焊接后對焊縫及熱影響區產生的飛濺進行打磨處理。

15

管路裝配完后焊接件全部拆下噴彩鋅，保證噴鋅質量。罐內應噴砂除銹后等級檢驗合格進行防腐處理。罐外部噴雙組分灰色底漆，罐座及其以下部件噴黑漆（包括后平臺下部、泥瓦等），不得漏噴漆。

16

發電機組罩側面散熱窗用鋼網或百頁窗形式。

流量(L/min)

1000

揚程(ｍ)

90

轉速（ｒ／ｍｉｎ）

1180

功率（Kｗ）

22.5

風扇電機功率（KW)

55

驅動水泵功率（KW）

15

耗水量(m3/h)

14立方

上下噴灑角度范圍

-10°— 45°

左右噴灑角度范圍

0°— 360°

電源配置（380V 50Hz）

380V 50Hz

噪音等級（20mt)

ca.63 dB（20mt）

噴嘴數量（個）

80（雙噴圈）

水霧細度（微米)

10～150(微米）

水過濾精度（微米/目)

250/60

遠程遙控距離（米

300

發電機組（KW）

150KW柴油

操作環境溫度

0°～55

重量（KG）

1650

長*寬*高（毫米)

2000×1500×2600

是否可提供定制運用

是

原底盤說明書及保修卡

1

原底盤合格證書

1

車輛一致性證書

1

1

閥門墊片

套

1

2

罐口密封圈

個

1

1

原底盤隨車工具（附明細）

套

1

帶備胎升降器配套的工具（便于備胎升降）和三角警示牌

2

滅火器

個

0

1

輸水膠管DN65

L=3000mm

2

帶陰端快速接頭

2

消防水帶

6米

1

帶接頭

3

膠管箱門鎖鑰匙

各2
